Schéma électrique Peugeot 203

[6-R-6]

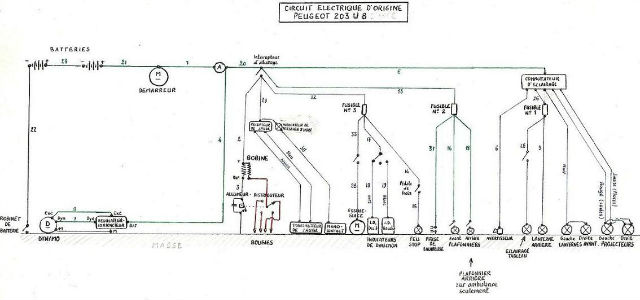

Il y a quelques années, j'avais dressé ce shéma simplifié (mais complet) de la 203U8 / 203C8. J'ai utilisé :
- le rouge pour les câbles HT
- le vert pour les + permanents
- le bleu pour les + après contact ou action sur un interrupteur
- le noir pour la masse
Sens du courant de haut en bas et (généralement) de gauche à droite.



Zut, même problème que pour celui de la 403, avec Photorapide pas moyen de l'afficher en grand.
Et quand je veux mettre le shéma en pièce jointe, on m'impose de le réduire à tel point qu'il devienne illisible.
Désolé...
