Commodo Gelbey pour Peugeot 403 B7 de 1964

mayoum · Message par **mayoum** » 17 janv. 2025, 23:42

Bonjour,
J'ai omis de référencé, lors du démontage, les numéros des fils de mon commodo de codes et phares etc...
Après mes recherches, voici les connections que j'ai trouvé, dites moi si j'ai bon ou pas ?

pour le PH = fil jaune phare
pour le C = fil rouge code
pour le LAR = 26 lanterne arrière
pour le LAV = 54 lanterne avant
pour le A1 = 6 klaxon 1
pour le A2 = klaxon 2
pour le 5 = +

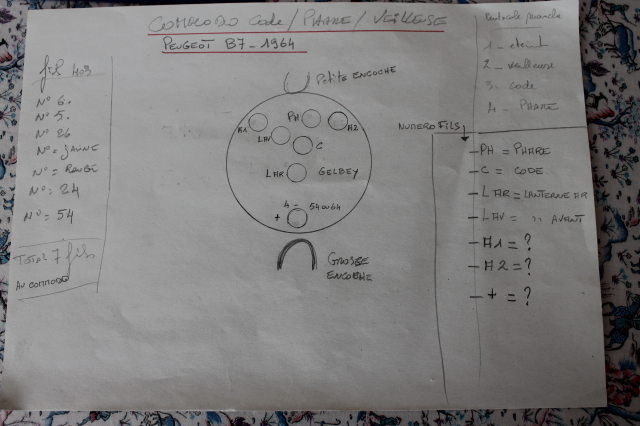

Voici un schéma fait à main levé :

Alors, bon ou pas bon.

dede214 · Message par **dede214** » 18 janv. 2025, 05:04

Salut,
Tu as tout bon, c'est bien les bons fils.

Message par **top50** » 18 janv. 2025, 07:54

Et en bonus, le schéma électrique de la Peugeot 403 B7 de 1964.

Peugeot 403-7 - Schéma électrique - 1964.jpg

mayoum · Message par **mayoum** » 18 janv. 2025, 14:15

Salut . Merci pour votre collaboration, je vais pouvoir continuer et finaliser tout les accessoires du volant. $\:D/$
