Schéma électrique Peugeot 403

[Bellotte]

Bonjour.
Suite à une aimable demande de Empirole, il m'a fait parvenir le schéma de sa 403.
Je suis en train de le réaliser à ma façon simplifiée mais je me pose une question car je ne connais pas les 403.
Je ne vois pas de ventilateur de chauffage sur cette représentation, est ce normal?
Pas de contacteurs pour allumer le plafonnier sur les portes.

403 2.jpg

[empirole]

ha mince, je n'etais pas encore venu sur le site, je t ai répondu par MP,avec un autre shema.

mais pour CE shema, pas d'erreur: il correspond exactement a MA 403 qui est une version "7" tres simplifié.

je t ai renvoyé un autre shema.

[Bellotte]

Je n'oublie pas le schéma.
J'ai presque fini mais il me faut un peu de temps encore.
Les coupures de courant m'ont bien aidé en plus, ça m'apprendra à bien enregistrer régulierement.
C'est pour bientôt.
Promi.

[empirole]

non, non, non.............






bon, aller... je te laisse encore un peu de temps....


mais ne profite pas trop de ma gentillesse !



bon, aller, treve de plaisanterie, bon courage !

[GG21]

Je n'oublie pas le schéma.
J'ai presque fini mais il me faut un peu de temps encore.
Les coupures de courant m'ont bien aidé en plus, ça m'apprendra à bien enregistrer régulierement.
C'est pour bientôt.
Promi.

des pannes de courant qui l'empêchent de terminer un schéma électrique, quel blagueur ce Bellotte !

[empirole]

Je n'oublie pas le schéma.
J'ai presque fini mais il me faut un peu de temps encore.
Les coupures de courant m'ont bien aidé en plus, ça m'apprendra à bien enregistrer régulierement.
C'est pour bientôt.
Promi.

des pannes de courant qui l'empêchent de terminer un schéma électrique, quel blagueur ce Bellotte !

euh, surtout pour .............un electricien!!!

[Bellotte]

Le courant est revenu mais je bosse depuis et le soir j'ai pas le temps de m y remettre.
Bellotte, ça n'a rien à voir avec les cartes car j'ai horreur des jeux de cartes.
C'est un surnom que je traine depuis mon enfance car mon père se prénommait Abel et on le surnommait Bebel et on m'a trouvé ce diminutif de Bellotte le fils de Bebel.
Si vous voulez me faire fuir de table, vous sortez un jeu de carte on de tarot. Ca marche à tous les coups.
Promis, je vous temine ça dans les plus brefs délais mais pas demain ni samedi. On bouffe on boit et on joue pas aux cartes aprés surtout.

[Olivier 06]

.....Si vous voulez me faire fuir de table, vous sortez un jeu de carte on de tarot. Ca marche à tous les coups.....

J'ai connu un carter d'huile qui s'est mis à fuir quand on lui a passé un coup de taraud

[damienb]

[Bellotte]

On a bien ri mais le schéma est fini et oui.
Si vous voulez bien contrôler que je n'ai pas fait d'érreur sachant que c'est celui du modèle d'Empirolle qui est trés dépouillé (son circuit, pas lui).
Je ferais les autres plus tard mais pas ce soir.

Circuit 403 1.jpg

[GG21]

mon père...on le surnommait Bebel et on m'a trouvé ce diminutif de Bellotte le fils de Bebel.

T'es le fils de Bébel alors on devrait t'appeler plutôt Popaul

[empirole]

On a bien ri mais le schéma est fini et oui.
Si vous voulez bien contrôler que je n'ai pas fait d'érreur sachant que c'est celui du modèle d'Empirolle qui est trés dépouillé (son circuit, pas lui).
Je ferais les autres plus tard mais pas ce soir

bonjour bellotte,

a premiere vue, ça m'a l'air impecc' !

par contre ,je n arrive pas a l imprimer en A4, c'est pas net quand je l agrandis, donc si tu voulais bien avoir la gentillesse de me l envoyer par mail(a l adresse de l autre fois) ce serais super sympa!

et un grand merci pour ce shema !

[jlcab]

2 points:
-Il existe des jauges à 2 fils entre le transmetteur et le récepteur au TB.
- La dynamo n'est pas une dynomo. Mais tout le monde aura corrigé.

Beau travail.

[Bellotte]

Dynamo et oui bien vu Jlcab. C'était un test pour voir si vous trouveriez l’erreur. Elle est pas mal l'excuse à 100 balles.
Voila la nouvelle version avec faute corrigée. Pour l'avoir en bonne résolution, il faut cliquer sur l'image et elle apparait en grand, faire un clic droit et enregistrer sous. Ensuite, elle est imprimée en bonne qualité. je viens de faire l’essai.

circuit 403 2.jpg

[6-R-6]

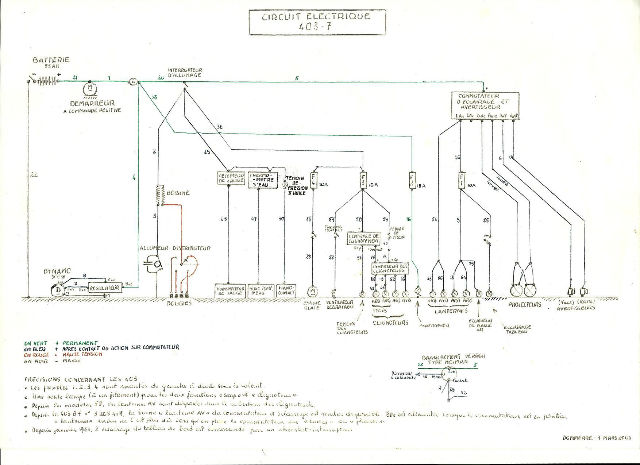

En 2005, j'avais dressé ce shéma simplifié de la 403 Sept. Les couleurs ont hélàs été atténuées par le scan. J'ai utilisé :
- le rouge pour les câbles HT
- le vert pour les + permanents
- le bleu pour les + après contact ou action sur un interrupteur
- le noir pour la masse
Sens du courant de haut en bas et (généralement) de gauche à droite.



Euh, il s'est réduit tout seul, c'est bizarre, je n'arrive pas à l'agrandir sur le forum...

[empirole]

ben oui, merci de faire partager ton schéma, mais c'est vrai qu'on ne peut pas le lire,pour ma part je ne sais quoi te conseiller, à part l'envoyer à Bellote en haute résolution et que lui le mette sur le forum

[NicosFly203]

l'image est tout aussi petite sur photorapide...
Envoye-moi un mail avec la pièce jointe de la bonne taille pour que je la place sur le forum.

[6-R-6]

J'aimerais bien, mais l'ajout d'une image dans la messagerie du forum est identique à l'ajout d'une image dans le forum proprement dit.
Je te propose de m'envoyer ton email perso par MP, au moins là ça marchera.
Désolé, je ne suis guère doué...!

[NicosFly203]

voici les liens vers les schémas électrique de 6-R-6.
le schéma électrique de la 203 U8 : http://nicosfly.free.fr/forum203/203-U8.jpg
le schéma électrique de la 403 7 : http://nicosfly.free.fr/forum203/403-7.jpg

[Tony56]

MERCI à 6R6 pour les schéma électrique
et MERCI a nico pour les agrandissement ou pour les liens

bon boulot.
